La luce ed i colori

Uno dei primi trattati scientifici sul funzionamento della luce e dei colori è il “Kitab al-Manazir” (Manuale di Ottica) pubblicato nel 1015 da Ibn Al-Haytham, uno scienziato vissuto in una zona corrispondente all’attuale Iraq. Questo trattato spiegava già alcuni fenomeni, come il funzionamento della vista o la creazione di un arcobaleno.

Anche Newton nel 1704 pubblicò il suo trattato scientifico “Opticks”, uno studio nel quale concluse che la luce è composta da particelle colorate, che si combinano apparendo bianche. Introdusse il termine spettro dei colori e decise di suddividerlo in sette colori: rosso, arancione, giallo, verde, blu, indaco e violetto. Il suo esperimento del fascio di luce che attraversava due prismi di vetro, il primo che suddivideva il fascio di luce nei suoi colori primari, ed il secondo che ricomponeva questi colori in un unico fascio di luce bianca, è molto famoso.

Nel 1800 il fisico William Herschel utilizzò un termometro a mercurio per misurare il calore delle differenti bande di luce colorate risultanti dal passaggio della luce attraverso il prisma di vetro. Scoprì che il termometro misurava una temperatura maggiore di quella ambientale anche dopo la banda rossa, dove non c’era più luce visibile, e quindi concluse che doveva esserci una luce invisibile, che chiamò “raggi calorifici”, oggi conosciuti come raggi infrarossi.

Nel 1860 James Clerk Maxwell pubblico il suo lavoro sulla classificazione dei colori e sul principio della sintesi additiva dei colori, definendo i colori primari che compongono la luce: il rosso, il verde ed il blu. Nel 1861, come risultato di questo lavoro, proiettò nell’aula magna della Royal Institution di Londra la prima fotografia a colori della storia.

Nel 1864 Maxwell pubblicò il suo trattato “A Dynamical Theory of the Electromagnetic Field”, in cui unificava le leggi che regolano i fenomeni elettrici, magnetici, la luce ed il calore radiante, evidenziando come il campo elettrico ed il campo magnetico avessero la stessa natura della luce, come il segnale elettromagnetico si propaghi come un’onda proprio alla velocità della luce e come il calore sia irradiato sotto forma di onda elettromagnetica.

Agli inizi del 1900, Einstein pubblicò il suo studio sull’effetto fotoelettrico, teorizzando che la luce è formata da corpuscoli chiamati fotoni. Nello stesso periodo, Plank spiegò come l’energia dei fotoni fosse direttamente proporzionale alla frequenza. Più è alta la frequenza, più energia trasporta un fotone.

Grazie al lavoro di tutti questi geniali scienziati, oggi sappiamo che la luce è irradiata dal Sole sotto forma di onda elettromagnetica e può essere chiamata radiazione elettromagnetica. Lo spettro elettromagnetico è l’insieme di tutte le frequenze dei fotoni che compongono il fascio di luce. Questo insieme può essere suddiviso in più categorie:

• raggi gamma, raggi X ed raggi ultravioletti, che hanno alta frequenza ed alta energia, quindi risultano dannosi per gli organismi viventi;
• raggi visibili, percepiti dall’uomo come colore. In base alla frequenza di questi raggi visibili, percepiamo i colori che vanno dal rosso al violetto, passando per arancione, giallo, verde e blu;
• onde radio, microonde ed infrarossi hanno bassa frequenza e bassa energia, raramente risultano dannosi per gli organismi viventi.

Aprendo una breve parentesi di approfondimento, sappiamo che i fotoni sono mediatori della forza elettromagnetica, responsabili dell’attrazione e della repulsione elettrica (come insegnano a scuola, le cariche opposte si attraggono, le cariche uguali si respingono scambiandosi fotoni).

Oggi, sempre più spesso, il colore della luce è espresso come temperatura di colore correlata ed è misurato in gradi Kelvin. Il simbolo di questa unità di misura è la lettera “K” maiuscola.Un corpo solido, man mano che viene portato all’incandescenza, inizia ad emettere una radiazione elettromagnetica che assume un:

• colore non visibile (infrarosso) quando la temperatura è inferiore ai 600K (considerando che la temperatura ambientale a 30 gradi centigradi è 303K, cioè molto inferiore ai 600K, questo spiega perché non è visibile il calore irradiato sotto forma di onda elettromagnetica da un oggetto);
• colore rosso quando la temperatura è intorno ai 600K;
• colore arancione quando la temperatura aumenta raggiungendo i 2000K;
• colore giallo quando la temperatura aumenta raggiungendo i 3500K;
• colore bianco freddo quando la temperatura aumenta raggiungendo i 4000K;
• colore bianco (luce solare a mezzogiorno) quando la temperatura aumenta raggiungendo i 4900K;
• colore bianco “puro” quando la temperatura aumenta raggiungendo i 5500K;
• colore azzurro chiaro quando la temperatura aumenta raggiungendo i 8000K;
• colore azzurro (cielo sereno) quando la temperatura aumenta raggiungendo i 12000K;
• colore “Perano” (tra azzurro e violetto) quando la temperatura tende all’infinito;

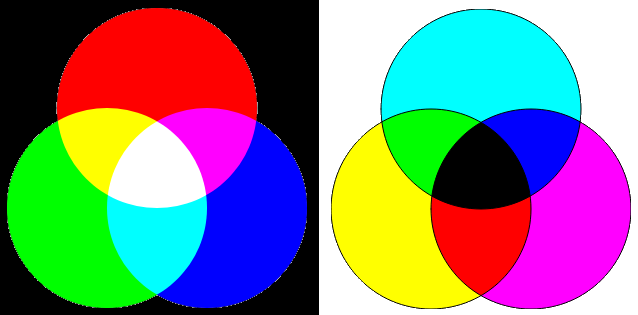

Modello di colori RGB

Il modello RGB è un modello di colori additivo, esprime i colori come somma di colori “primari”, che in questo modello sono il Rosso, il Verde ed il Blu.

E’ un modello additivo perché quando questi tre colori primari sono miscelati insieme, (cioè se l’intero spettro visibile arriva all’occhio umano), il colore percepito è il bianco. Se nessuna parte dello spettro visibile arriva all’occhio umano, c’è il “buio” che è percepito come colore nero.

Ogni altro colore è definito come una somma delle quantità dei tre colori elencati.

Su questo modello di colori è basato un modello computerizzato, chiamato appunto modello RGB. In questo modello computerizzato, la quantità applicabile per ogni colore primario va da 0 (zero) a 255, quindi un colore lo si può esprimere come una terna di quantità (r, g, b), in cui r è la quantità di rosso, g è la quantità di verde e b è la quantità di blu.

Come ci si può aspettare, in questo modello:

• il colore rosso si esprime impostando solo la quantità massima di rosso: (255, 0, 0);
• il colore verde si esprime impostando solo la quantità massima di verde: (0, 255, 0);
• il colore blue si esprime impostando solo la quantità massima di blu: (0, 0, 255);
• il colore nero si esprime impostando a zero tutte le quantità: (0, 0, 0);
• il colore bianco si esprime impostando al massimo tutte le quantità: (255, 255, 255), ovvero sommando tutti i colori (il modello è additivo);

Il problema principale di questo modello consiste nel fatto che non è intuitivo indicare le quantità dei colori primari necessari per ottenere un qualsiasi altro colore, come il viola, il marrone o il celeste.

Come nota di approfondimento, un corpo solido portato a temperatura quasi infinita emette una luce con colore denominato “Perano” che nel modello RGB è identificato con la combinazione (148, 177, 255);

Modello di colori CMYK

Il modello CMYK è un modello di colori sottrattivo, esprime i colori come combinazione di colori “primari”, che in questo modello sono il ciano, il magenta, il giallo ed il nero.

E’ un modello sottrattivo perché questi tre colori primari sottraggono alla luce bianca una parte del colore. Infatti, miscelando insieme questi colori primari, il colore risultante che percepiamo è il nero (cioè l’intero spettro visibile viene “sottratto” prima di arrivare all’occhio umano).

E’ un modello che nasce dal fatto che gli oggetti non hanno un colore proprio, sono visti grazie alla luce che si riflette su di essi. Un foglio bianco riflette quasi tutta la luce che riceve. Un foglio nero la assorbe quasi del tutto.

Quando applichiamo il colore “giallo” ad un foglio bianco, parte della luce bianca viene assorbita dall’inchiostro del pennarello, quindi la luce riflessa è solo quella “gialla”. Si può affermare che l’inchiostro giallo “sottrae”, in un certo qual modo, una parte dello spettro visibile e riflette solo la luce “gialla”.

Il colore ciano è il colore complementare al rosso, ovvero il colore che si ottiene sottraendo il colore rosso dalla luce bianca.

Il colore magenta è il colore complementare al verde, ovvero il colore che si ottiene sottraendo il colore verde dalla luce bianca.

Il colore giallo è il colore complementare al viola, ovvero il colore che si ottiene sottraendo il colore viola dalla luce bianca.

Dato che miscelando ciano, magenta e giallo si ottiene un colore molto scuro (il modello è sottrattivo), ma non un vero e proprio nero, in questo modello si è aggiunto il colore nero per completare lo spettro di colori visibili.

Anche per questo modello, il problema principale consiste nel fatto che non è intuitivo indicare le quantità dei colori primari necessari per ottenere un qualsiasi altro colore, come il viola, il marrone o il celeste.

In p5.js non esiste un modello computerizzato che ci permette di usare il modello di colori CMYK.

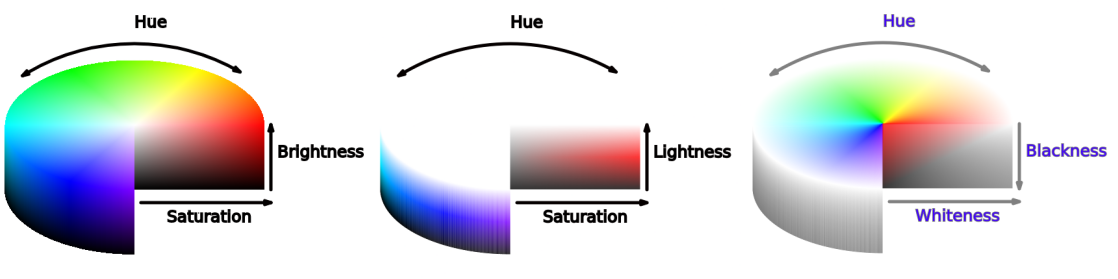

Modello di colori HSB

Il modello Hue-Saturation-Brightness è un modello computerizzato, non basato su concetti fisici ma su trasformazioni matematiche, ed è utilizzato al fine di rendere più intuitivo la definizione di un colore. In questo modello, ogni colore è definito nel seguente spazio curvo:

L’angolo definisce la tonalità del colore, detta anche tinta. Quindi troviamo la tonalità rossa a 0 gradi, la tonalità verde a 120 gradi e la tonalità blu a 240 gradi, e nel mezzo tutte le altre sfumature di tonalità di colori.

La saturazione indica quanto forte o, al contrario, pallida si vuole la tonalità di colore. Saturazioni forti rendono la tonalità di colore molto accesa, saturazioni deboli la rendono spenta, quindi tra il bianco ed il nero passando per il grigio a seconda della brillantezza.

La brillantezza indica quanto luminosa si vuole la tonalità di colore, valori alti portano ad un colore acceso, valori bassi portano ad un colore spento.

Ogni colore è, quindi, definito come una combinazione delle tre componenti elencate. Il valore applicabile per la tonalità va da 0 (zero) a 360, mentre per saturazione e brillantezza vanno da da 0 (zero) a 100, quindi un colore lo si può esprimere come una terna di quantità (h, s, b), in cui h è il valore che esprime la tonalità, s è il valore che indica la saturazione e b è il valore che definisce la brillantezza.

Come ci si può aspettare, in questo modello:

• il colore rosso si esprime impostando la tonalità del rosso (a zero gradi) e la quantità massima di saturazione e brillantezza: (0, 100, 100);
• il colore verde si esprime impostando la tonalità del verde (a 120 gradi) e la quantità massima di saturazione e brillantezza: (120, 100, 100);
• il colore blue si esprime impostando la tonalità del blu (a 240 gradi) e la quantità massima di saturazione e brillantezza: (240, 100, 100);
• il colore nero si esprime impostando una qualsiasi tonalità e saturazione ed impostando a zero la brillantezza: (34, 20, 0);
• il colore bianco si esprime impostando una qualsiasi tonalità, saturazione a zero e massima brillantezza: (47, 0, 100);
• il colore grigio si esprime impostando una qualsiasi tonalità, saturazione a zero e valore medio di brillantezza: (47, 0, 50);

La facilità d’uso di questo modello è dovuta al fatto che, una volta scelta la tonalità, ad esempio il rosso, è facile ottenere un rosso forte e carico impostando valori alti di saturazione e brillantezza; viceversa, è altrettanto intuitivo ottenere un colore rosa scuro (che è un rosso pallido) impostando valori bassi di saturazione e brillantezza.

Impostare il modello di colori

Solo i modelli RGB ed HSB sono implementati dalla libreria p5.js.

Per impostare un modello di colori, è necessario utilizzare la funzione colorMode, che prende come parametro una costante rappresentativa del modello da utilizzare. Le costanti sono le seguenti:

• RGB, costante che indica di utilizzare il modello RGB;
• HSB, costante che indica di utilizzare il modello HSB.

Un esempio d’uso per impostare il modello di colori da utilizzare è il seguente:

colorMode(RGB);

Disegnare testi e figure colorati

Usare un colore di sfondo

Fin’ora abbiamo utilizzato la funzione background per impostare lo sfondo. Questa funzione prevede differenti modalità per indicare il colore di sfondo. La modalità tipica è di utilizzare tre parametri per indicare il colore nel modello di colori utilizzato.

Ad esempio, per impostare uno sfondo rosso “acceso”, usando il modello di colori HSB, si utilizza il seguente codice:

colorMode(HSB);
background(0, 255, 255);

Come secondo esempio, per impostare uno sfondo blu usando il modello di colori RGB, si utilizza il seguente codice:

colorMode(RGB);
background(0, 0, 255);

Usare un colore di riempimento

Per scegliere il colore (sempre riferito al modello di colori utilizzato) di riempimento da utilizzare per qualsiasi entità da disegnare, si utilizza la funzione fill, che usa tre parametri per indicare il colore.

Una volta impostato il colore di riempimento, questo sarà memorizzato e quindi sarà utilizzato per qualsiasi entità da disegnare. Se si vuole cambiare il colore di riempimento, bisogna richiamare nuovamente la funzione fill impostando un altro colore.

Ad esempio, supponiamo di voler disegnare un triangolo ed un cerchio di un colore, e poi un rettangolo ed un quadrato di un secondo colore, si utilizzerà il seguente codice:

colorMode(RGB);
background(0, 0, 255);

fill(255, 255, 0); // primo colore, combinazione di rosso e verde
triangle(20, 60, 20, 100, 60, 100);
circle(100, 80, 40);

fill(0, 255, 255); // secondo colore, somma di verde e blu
square(20, 140, 40);
rect(80, 140, 80, 20);

Il risultato sarà il seguente:

Usare uno stile di linea

Punti, linee e contorni possono essere stilizzati impostando lo spessore delle linee, il colore, il tipo di linea (continua, tratteggiata, ecc..).

Per impostare lo spessore, si utilizza la funzione strokeWeight che prende come parametro lo spessore in pixel della linea, come nel seguente esempio:

strokeWeight(4);

Per scegliere il colore (sempre riferito al modello di colori utilizzato) di linea da utilizzare per qualsiasi entità da disegnare, si utilizza la funzione stroke, che usa tre parametri per indicare il colore.

Una volta impostato il colore di linea, questo sarà memorizzato e quindi sarà utilizzato per qualsiasi entità da disegnare. Se si vuole cambiare il colore di linea, bisogna richiamare nuovamente la funzione stroke impostando un altro colore.

Ad esempio, supponiamo di riprendere l’esempio precedente e di voler aggiungere anche stile di linea e colore di contorno delle figure. Per effettuare ciò, si utilizzerà il seguente codice:

colorMode(RGB);
background(0, 0, 255);

strokeWeight(4);     // primo spessore di linea
stroke(0, 204, 255); // primo colore di linea

fill(255, 255, 0); // primo colore di riempimento
triangle(20, 60, 20, 100, 60, 100);
circle(100, 80, 40);

strokeWeight(8);     // secondo spessore di linea
stroke(255, 204, 0); // secondo colore di linea

fill(0, 255, 255); // secondo colore di riempimento
square(20, 140, 40);
rect(80, 140, 80, 20);

Il risultato sarà il seguente:

Usare uno stile di testo

Il testo può essere stilizzato impostando il carattere, la dimensione, l’allineamento, ecc…

Per impostare la dimensione del testo, si utilizza la funzione textSize, che prende come parametro la dimensione in pixel del testo, come nel seguente esempio:

textSize(16);
text("testo", 100, 50);

Una volta impostata la dimensione del testo, questa sarà memorizzato e quindi sarà utilizzata per qualsiasi testo da disegnare. Se si vuole cambiare la dimensione del testo, bisogna richiamare nuovamente la funzione textSize impostando un altro colore.

Lo stesso discorso vale per l’allineamento, che viene memorizzato e quindi utilizzato per qualsiasi testo da disegnare.

L’allineamento può essere verticale e/o orizzontale e si imposta mediante la funzione textAlign, che prende come parametri due costanti che indichino rispettivamente l’allineamento verticale e orizzontale da applicare; La libreria p5.js prevede le seguenti costanti:

• LEFT indica l’allineamento orizzontale a sinistra;
• CENTER indica l’allineamento orizzontale centrale;
• RIGHT indica l’allineamento orizzontale a destra;
• TOP indica l’allineamento verticale in alto;
• BOTTOM indica l’allineamento verticale in basso;
• CENTER indica l’allineamento verticale al centro;
• BASELINE indica l’allineamento verticale sulla linea di base;

Un esempio d’uso dell’allineamento del testo è il seguente:

textAlign(RIGHT, CENTER);
text("testo", 100, 50);

Anche i classici stili del testo sono indicati attraverso delle costanti, di seguito elencate:

• NORMAL: indica lo stile di testo normale;
• ITALIC: indica lo stile di testo corsivo;
• BOLD: indica lo stile di testo grassetto;
• BOLDITALIC: indica lo stile di testo corsivo-grassetto.

Per impostare la dimensione del testo, si utilizza la funzione textStyle, che prende come parametro la costante di allineamento tra quelle precedentemente elencate, come nel seguente esempio:

textStyle(ITALIC);
text("testo", 100, 50);

Una volta impostato lo stile del testo, questo sarà memorizzato e quindi sarà utilizzato per qualsiasi testo da disegnare. Se si vuole cambiare lo stile del testo, bisogna richiamare nuovamente la funzione textSize impostando un altro colore.

Per il caricamento e la scelta del carattere da utilizzare (in inglese il font), si rimanda alle specifiche della libreria.

Di seguito un esempio completo del disegno del testo con il codice fino ad ora utilizzato:

textSize(16);
textAlign(RIGHT, CENTER);
textStyle(ITALIC);
text("testo", 100, 50);

Il risultato sarà il seguente:
